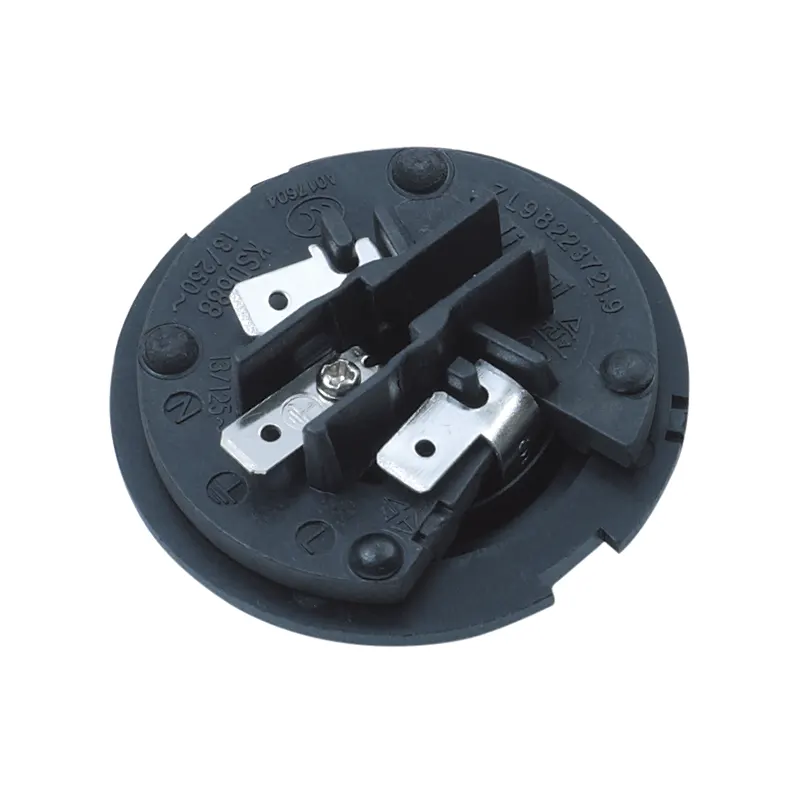

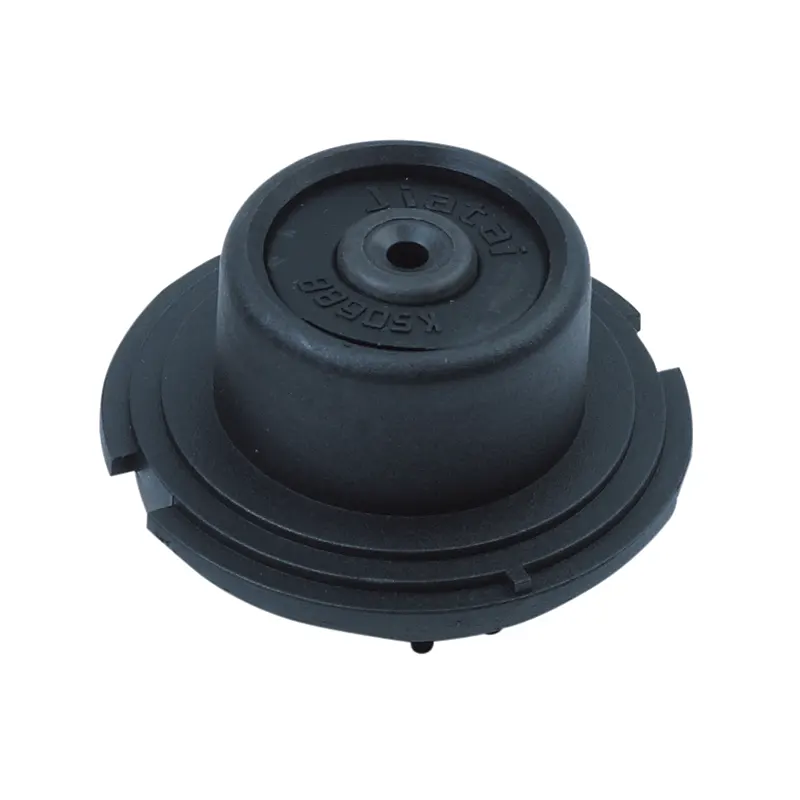

Bộ ghép nối chống nước pha cà phê

Không giống như các khớp nối thông thường được sử dụng trong điều kiện khô ráo, các bộ phận kết nối của máy pha cà phê phải tiếp tục hoạt động trong môi trường tiếp xúc với nước nóng, hơi nước và thỉnh thoảng tiếp xúc với chất lỏng. Trong quá trình vận hành hàng ngày, hơi ẩm có thể xâm nhập vào các khu vực kết nối thông qua sự ngưng tụ hoặc vô tình bắn tung tóe, có khả năng ảnh hưởng đến hiệu suất cách điện và độ ổn định điện. Bộ nối chống nước JIATAI Coffee Make được phát triển với lớp bảo vệ bịt kín xung quanh cấu trúc kết nối, giúp duy trì việc truyền tải điện an toàn trong các thiết bị đồ uống nơi cần có khả năng chống ẩm.

Đặc điểm kỹ thuật

Thiết kế niêm phong để bảo vệ tốt hơn chống lại sự tiếp xúc với chất lỏng

Hiệu suất chống nước không chỉ phụ thuộc vào lớp vỏ bên ngoài mà còn phụ thuộc vào cấu trúc bịt kín hoàn chỉnh của hệ thống đầu nối.

Thiết kế khớp nối tích hợp:

Bảo vệ tiếp điểm kín

Vật liệu cách nhiệt chịu nhiệt

Cấu trúc bên trong được tối ưu hóa

Kết nối cơ học ổn định

Những tính năng này giúp giảm thiểu rủi ro do hơi ẩm xâm nhập, ăn mòn và rò rỉ điện trong quá trình vận hành thiết bị lâu dài.

Tùy chọn tùy chỉnh

Được thiết kế cho thiết bị đồ uống có yêu cầu bảo vệ cao hơn

Máy pha cà phê và các thiết bị tương tự có môi trường làm việc ngày càng phức tạp, đặc biệt là các sản phẩm kết hợp hệ thống sưởi, tuần hoàn nước và linh kiện điện.

Khớp nối chống nước máy pha cà phê JIATAI phù hợp cho các nhà sản xuất thiết bị phát triển các sản phẩm yêu cầu:

Cải thiện khả năng chống ẩm

Kết nối điện ổn định gần khu vực sưởi ấm

Độ tin cậy phục vụ lâu dài

Tích hợp nhỏ gọn vào cấu trúc thiết bị

Bước 1: Phân tích R&D và DFM: Các kỹ sư của chúng tôi phân tích bản vẽ CAD của bạn để tối ưu hóa độ dày thành, góc nháp và rãnh bịt kín. Sử dụng công nghệ in 3D SLA và đúc silicon mềm, chúng tôi có thể cung cấp các nguyên mẫu chức năng trong vòng 5–7 ngày làm việc.

Bước 2: Dụng cụ & Dập chính xác: Dập đầu cuối: Dập lũy tiến tốc độ cao các đầu cuối bằng đồng phốt-pho hoặc đồng berili đảm bảo độ ổn định tiếp xúc đặc biệt. Khuôn được sản xuất bằng thiết bị CNC và EDM tốc độ cao, duy trì dung sai trong khoảng ±0,005mm.

Bước 3: Đúc khuôn bằng Cao su silicon lỏng (LSR): Bịt kín không khe hở: Loại bỏ các lỗi lắp ráp thủ công và đảm bảo miếng đệm chống thấm không bị dịch chuyển hoặc xuống cấp dưới nhiệt. Công nghệ ép phun đa vật liệu tiên tiến liên kết liền mạch nhựa nhiệt độ cao với vòng đệm silicon cấp thực phẩm.

Bước 4: Mạ & Hàn siêu âm: Các điểm tiếp xúc được mạ vàng hoặc bạc dày để chống ăn mòn từ dầu cà phê có tính axit và cặn vôi. Hàn liền mạch: Vỏ được bịt kín bằng kỹ thuật hàn siêu âm hoặc laser tần số cao để tạo ra một rào cản vĩnh viễn, kín khí.

Bước 5: Kiểm tra nội tuyến hoàn toàn tự động: Kiểm tra điện thế cao (Hi-Pot): Kiểm tra điện áp chịu đựng AC 1500V/1 phút để tránh rò rỉ điện trong môi trường ẩm ướt. Kiểm tra rò rỉ áp suất khí Heli/Không khí: Kiểm tra 100% ở 0,3 MPa để xác minh độ kín khí IP67/IP68. Kiểm tra kích thước quang học: Hệ thống thị giác tự động CCD kiểm tra các kích thước quan trọng và căn chỉnh chốt.

Phát triển tùy chỉnh dựa trên yêu cầu của thiết bị

Đối với các dự án máy pha cà phê mới, thiết kế khớp nối thường cần phải phù hợp với cấu trúc thiết bị hoàn chỉnh hơn là hoạt động như một bộ phận độc lập.

JIATAI hỗ trợ tùy chỉnh trong các lĩnh vực bao gồm:

Mức độ bảo vệ chống thấm nước

Cấu hình chân

Tài liệu liên hệ

Kết cấu nhà ở

Yêu cầu kết nối dây

Thông qua việc xác minh mẫu trước khi sản xuất hàng loạt, khách hàng có thể xác nhận khả năng tương thích cơ học và hiệu suất điện với thiết kế thiết bị của riêng họ.

Lĩnh vực ứng dụng

Bộ nối chống thấm nước của Máy pha cà phê được thiết kế cho các thiết bị có các bộ phận kết nối điện cần được bảo vệ bổ sung khỏi tiếp xúc với nước và hơi nước.

Các ứng dụng điển hình bao gồm máy pha cà phê, máy pha đồ ​​uống, ấm đun nước điện và các thiết bị gia dụng nhỏ khác kết hợp chức năng sưởi ấm và xử lý chất lỏng.

Đối với những sản phẩm này, khả năng bảo vệ chống thấm nước giúp kéo dài độ bền của linh kiện và cải thiện độ tin cậy tổng thể của thiết bị.

Câu hỏi thường gặp

Câu 1: Thời gian chính để phát triển khuôn mẫu tùy chỉnh là bao lâu?

Trả lời: Xác nhận thiết kế DFM (Thiết kế để sản xuất) và CAD: 2–3 ngày làm việc. Chế tạo khuôn: 15–20 ngày dương lịch. Mẫu kiểm tra bài viết đầu tiên (FAI): 3–5 ngày sau khi hoàn thành khuôn. Nhìn chung, các dự án tùy chỉnh mất ít hơn 3 tuần từ khi lên ý tưởng đến phê duyệt mẫu.

Câu 2: Tại sao máy pha cà phê cần có "đầu nối chống nước"?

Đáp: Sự ngưng tụ bên trong, hơi nước áp suất cao và chất lỏng vô tình bắn vào thường xâm nhập vào các đầu nối điện tiêu chuẩn, dẫn đến đoản mạch, ăn mòn do cặn vôi hoặc hỏng hệ thống. Đầu nối chống nước IP67 của chúng tôi có vòng chữ O silicon tích hợp và vỏ được đúc quá mức giúp ngăn chặn hoàn toàn độ ẩm, nhờ đó kéo dài đáng kể tuổi thọ sử dụng của thiết bị.

Câu hỏi 3: Vật liệu được sử dụng cho gioăng chống thấm có chịu được nước hoặc hơi nước ở nhiệt độ cao không?

Đ: Vâng. Chúng tôi chỉ sử dụng Cao su silicon lỏng (LSR) hoặc Cao su silicon lỏng (LSR) hoặc Ethylene Propylene Diene Monomer (EPDM) được FDA và LFGB chứng nhận để sản xuất các bộ phận bịt kín của chúng tôi. Vật liệu này vẫn giữ được bộ nhớ đàn hồi và các đặc tính không độc hại ở nhiệt độ hoạt động liên tục lên tới 200°C (392°F).

Câu hỏi 4: Chúng tôi có thể tùy chỉnh độ dài của dây điện hoặc chỉ định các đầu nối không?

Đ: Chắc chắn rồi. Chúng tôi cung cấp các dịch vụ tùy chỉnh bộ dây tích hợp toàn diện, bao gồm lựa chọn máy đo dây (ví dụ: dây nhiệt độ cao UL1015/UL1332), độ dài tùy chỉnh, ứng dụng ống co nhiệt và các tùy chọn cho thiết bị đầu cuối có thương hiệu (chẳng hạn như đầu nối JST, Molex và TE).

Bạn đang tìm kiếm giải pháp kết nối chống nước phù hợp cho thế hệ máy pha cà phê mới? Hãy liên hệ với các kỹ sư ứng dụng của chúng tôi ngay hôm nay để nhận được đánh giá DFM (Thiết kế cho khả năng sản xuất) miễn phí, các mô hình CAD và báo giá tùy chỉnh. Chúng tôi cung cấp phân tích DFM và giải pháp kỹ thuật trong vòng 24 giờ.

Chi tiết sản xuất

Bạn cần giải pháp kết nối chống nước cho thiết bị pha cà phê của mình?

JIATAI phát triển Bộ nối chống nước Coffee Make đáng tin cậy và các thiết bị sưởi ấm dựa trên chất lỏng, giúp các nhà sản xuất cải thiện độ an toàn kết nối trong môi trường đòi hỏi khắt khe.

Liên hệ với JIATAI về các yêu cầu ứng dụng của bạn và thảo luận về thiết kế đầu nối phù hợp.
